产品概述

QTB351型溅射薄膜压力敏感芯片采用离子束溅射技术，将应变电阻直接溅射在17-4PH不锈钢基底上，通过基底的受力弹性形变，芯片输出与被测压力成线性关系的mV电压信号，实现对被测压力的准确快速测量。专为各大传感器OEM厂商和集成商对传感器性能、可靠性和稳定性的高规格需求而设计，芯片输出的是mV电压信号，客户需根据自已实际要求对信号进行处理。

用途及行业

航空航天、船舶、轨道交通、工程机械、汽油缸内直喷和柴油高压共轨直喷、石油和化工、工业自动化控制等领域气体和液体的压力测量；压力变送器、压力检测仪器和仪表。

产品特点

◇   溅射薄膜技术保证长期稳定性好，可靠性高
◇   宽工作温区，低温度漂移
◇  一体化结构，适用于多种流体介质
◇  可同时检测压力和温度信号
◇  17-4PH不锈钢材质，耐腐蚀
◇  体积小，应变面外径7mm，台阶处外径9.5mm，高5mm，产品重量1g
◇  唯一ID功能码
◇  性价比高，适合OEM厂商

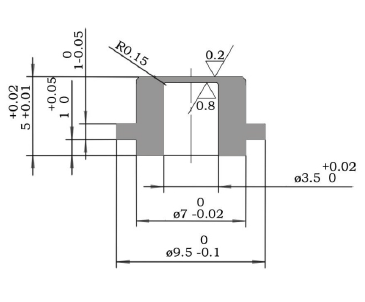

外形尺寸与接线说明

产品参数

被测介质	与不锈钢兼容的气体、液体
压力类型	表压、绝压
量程	0.5MPa～250MPa（可定制）
精度	±0.03%FS、±0.05%FS、±0.1%FS、 ±0.2%FS、±0.5%FS、±1%FS
非线性	±0.1%FS、±0.15%FS、±0.2%FS、 ±0.3%FS、±0.5%FS、±0.6%FS
迟滞性	±0.1%FS
重复性	0.1%FS
灵敏度	1.3±0.1mV/V、1.4±0.25mV/V、1.5±0.1mV/V、1.7±0.2mV/V
长期稳定性	±0.2%FS/年
工作温度	-40～+125℃
零点温度漂移	±0.01 %FS/℃
满程温度漂移	±0.03 %FS/℃
绝缘电阻	≥1000MΩ/500VAC
破坏压力	10～40倍（最大不超过≤400MPa）
允许过载	1.5～2倍或定制
响应时间	≤0.1毫秒
材 料	17-4PH
高可靠性	耐1000万次冲击，可持续受压
外形尺寸	应变面外径7mm，台阶处外径9.5mm，高5mm
可识别	唯一ID码，可查询芯片的制造、测试、标定信息

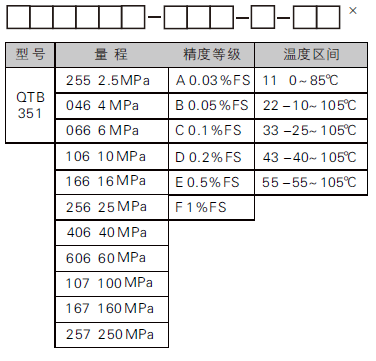

产品选型
